Application Smarthome et la trinité – Électricien3e n°44

CATÉGORIE RÉSIDENTIEL > 50 000 €

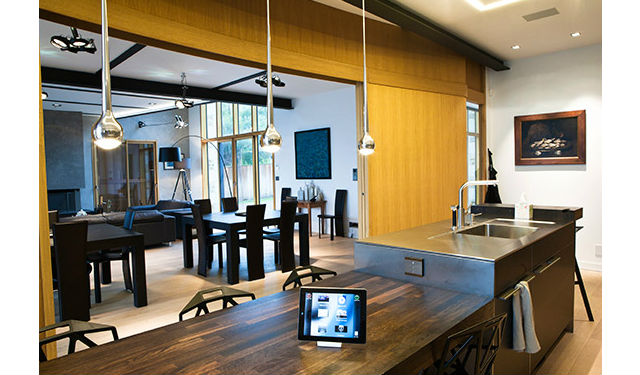

 Le projet initial portait sur la gestion de l’éclairage d’une résidence secondaire. Puis au fil du processus sont arrivés la gestion des ouvertures, le multiroom et l’audiovisuel. L’objectif était de ne pas avoir 50 boutons de commande disgracieux et de se simplifier la vie. L’objectif est  réussi et même une vidéo surveillance a été ajoutée et permet à la cliente de gérer les personnes à sa porte depuis son smartphone. Mais surtout elle rêve et regarde la plage en se connectant aux caméras Ip depuis sa maison de la région parisienne.

BERNARD

Contact Yann Bernard/Gérant Tél.:(02)97520569 jbfils@wanadoo.fr

Maîtrise d’œuvre Bureau:Le Guennec

Partenaires études:

• Maison Communicante : conception / conseil

• Evolia : intégration domotique / multimédia

Type de construction: Neuf

Surface(m2): 300m2 / 12 pièces

Date de mise en service: 23 juillet 2011

INSTALLATION DOMOTIQUE

•  Solution mise en œuvre : KNX ABB, Hager, CD Innovation, Axis, Russound , Bitwise, Apple, Sonance, Simons…

• Appareillage mural : ABB Prion

• Nombres d’entrées/sorties : 55 plaques Prion dont 2 avec écran TFT / 60 TOR / 20 VR

• Fonctions gérées : chauffage, éclairage, contrôle d’accès…

INSTALLATION MULTIMÉDIA

• Solution VDI mise en œuvre : 19’’

• Nombre de prises RJ45 : 24

• Type de réseau TV : Coaxial

• Téléphonie : IP / IPBX

• Diffusion sonore : Russound / 8 zones / MCA C-5

• Home Cinéma : Oray, Onkyo, Mitsubishi

• pilotage iPad via Bitwise

SÉCURITÉ

• Système d’alarme : Daitem

• Nombre de détecteurs anti-intrusion : 16

• Nombre de détecteurs techniques : 2

• Transfert vers télésurveillance

• Interphonie/vidéophonie : vidéophone IP

• 2n – Grandstream / Report sur écran KNX, iPad, iPhone et écran tactile cuisine.

• Contrôle d’accès : Simon Voss / Cylindres numériques / Clavier codé / 6 points

• Vidéosurveillance : 4 caméras extérieures Axis

EFFICACITÉ ÉNERGÉTIQUE

• Chauffage : 2 zones pilotables à distance

• Eclairage : détecteurs extérieurs KNX, ambiance d’éclairage

• Ventilation : double-flux

• Arrosage automatique

• Régulation et gestion technique Supervision

CENTRALISATION

•  Programmation de scénarios interfonctionnels : scénarios classiques départ, arrivée, éclairage

• Télécommande universelle : iPad / Bitwise

• Supervision : KNX CD Innovation sur écran dédié et écran tactile informatique

• Ecran tactile : 3 CD Innovation sur écran dédié, écran tactile informatique, iPad

• Gestion à distance : chauffage, alarme
