Contrôleur d’éclairage urbain compact SL21

Citylone présente le SL21, le plus petit contrôleur d’éclairage Lon Works® du marché, assurant le contrôle de l’éclairage urbain, avec des fonctionnalités rationnalisées, et pouvant, de part sa petite taille,s’intégrer dans les plus petits boitiers de raccordement (ex: boitier Type 0 de Depagne).

Sur le même sujet

Citylone présente le SL21, le plus petit contrôleur d’éclairage Lon Works® du marché, assurant le contrôle de l’éclairage urbain, avec des fonctionnalités rationnalisées, et pouvant, de part sa petite taille,s’intégrer dans les plus petits boitiers de raccordement (ex: boitier Type 0 de Depagne).
Les contrôleurs de la gamme SL21 permettent de contrôler des ballasts électronique DALI ou 1-10V, dans un boitier ultra-compact. Développés sur la base du protocole LonWorks®, ouvert
et interopérable (non propriétaire), ils peuvent fonctionner en mode autonome, pilotés ou intégrés
dans un système de télégestion (voir fiches solutions spécifiques).

Spécifications fonctionnelles

Le SL21 permet de gérer une installation d’éclairage public (ballast électronique). Le SL21 peut être installé
dans un coffret ou être intégré par des fabricants de luminaire pour être monté dans leur lanterne.
Il permet de piloter les candélabres équipés d’un ballast électronique (DALI ou 1/10V) et contrôle l’allumage, l’extinction et la gradation d’un éclairage extérieur.
La version M permet également de réaliser uniquement des mesures sur l’installation en vue de gérer la maintenance d’un site. Il permet de détecter une panne sur le réseau et la remonter sur un logiciel de supervision.



Avantages

-> très petite taille permettant de le loger directement dans le luminaire ou dans un boitier de
raccordement Classe II même de très petite taille
-> installable sur rail DIN
-> gestion de manière indépendante à la fois d’un ballast DALI et d’un ballast 1/10V pour la version
SL21-E-M
-> gestion des ballasts DALI par défaut en mode broadcast : ce mode permet la communication avec
les ballasts sans besoin d’adressage (mode optimal de communication en mode autonome ou piloté, idéal
également en mode télégéré lorsque le contrôleur ne pilote qu’un seul ballast)
-> mesure intégrée pour obtenir des informations de consommation et de pannes au point lumineux (hors
version Solo)
Matériau ABS noir
Dimensions L 84.1 x l 20.1x h 36.6 mm (hors connectique)
Poids 90 gr
Protection mécanique IP2X
Alimentation 88 à 265 VAC / 50 à 60Hz
Sortie d’alimentation 2A Max
Retours Remontée d’état de l’ensemble lampe + ballast (état différencié en DALI)
Nombre d’heures d’allumage
Mesures Courant, Tension, Puissance, Facteur de puissance, Température
Consommation instantanées et cumulées (énergie consommée)
Communication CPL Bande C – CENELEC EN50065-1 (4800 bauds)
Propagation Capacité à répéter le signal de mât en mât
Gestion des pertes de signal

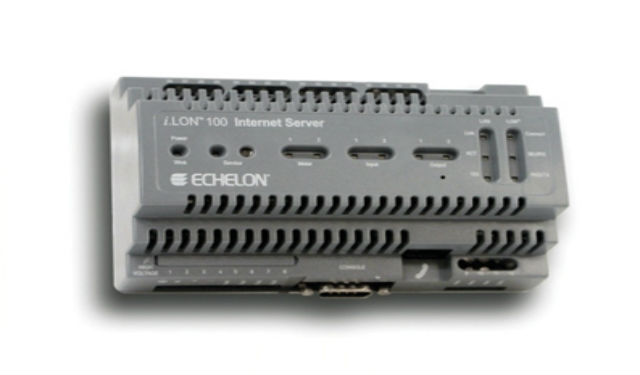

Connexion Connection par internet au contrôleur de segment iLon d’Echelon)
Réseau Lon® ISO/IEC 14908 – Noeuds basés sur protocole LonTalk®
Connecteurs 2 pts débrochable (pas de 5.08 mm) pour la sortie de puissance
4 pts débrochable (pas de 3.5 mm) pour le 1-10V, Dali ou ECS
Cables : 0.2 à 3 mm² max unibrin (1.5mm² max pour le 4 pts) , 2.5mm² max multibrin
Fils pour l’alimentation
Installation Sur Rail Din dans le coffret de raccordement Classe II ou dans le luminaire
Température stockage -25°C à +75°C Température utilisation -25°C à +60°C

Normes / Garantie
DIRECTIVE 2006/95/CE « BASSE TENSION »- DIRECTIVE 2002/95/CE « DIRECTIVE ROHS
»DIRECTIVE 2004/108/CE « COMPATIBILITE ELECTROMAGNETIQUE »
Tous nos produits sont garantis 5 ans par échange standard (voir CGV pour conditions).
Références Description
SL21-M
Disponible en version
télégestion uniquement
Contrôleur spécifi que pour la maintenance
Permet de pouvoir détecter une panne sur le réseau et la remonter sur un logiciel
de supervision pour la gestion de la maintenance
Mesure U, I, Facteur de puissance, Température
2A maximum – 300W en électronique ; 150W en ferromagnétique
SL21-EDA-ECS-M
Disponible en version
autonome (-AM) pilotée
(-P) ou télégestion
Contrôleur permettant le contrôle indépendant de 2 ballasts DALI
Une sortie DALI (deux ballasts)
Une entrée contact sec
Mesure U, I, Facteur de puissance, Température
300W – 2A maximum
SL21-ED-ECS-M
Disponible en version
autonome (-AM) pilotée
(-P) ou télégestion
Contrôleur permettant le contrôle d’un ballast 1/10V
Une sortie 1-10V
Une entrée contact sec
Mesure U, I, Facteur de puissance, température
300W – 2A maximum
SL21-E-M
Disponible en version
autonome (-AM) pilotée
(-P) ou télégestion
Contrôleur permettant le contrôle indépendant de ballasts DALI ou 1/10V
par le même contrôleur
Une sortie DALI (deux ballasts) et une 1/10V gérées indépendamment
Mesure U, I, Cos Phi, T°
300W – 2A maximum
Disponible également SL21-E-AS (contrôle autonome de ballasts DALI + 1/10V sans courant porteur)
+ SL21-A-FEST (contrôle autonome de l’allumage festif sans courant porteur). Voir fi ches spécifi ques
