Ragni : quartier Houndaro, Anglet : 60 % d’économie d’énergie / 60% of energy savings

© Ragni. Solution éclairage / Lighting solution : RAGNI - Maître d’ouvrage / Client : Calidris - Maîtrise d’oeuvre / Contractor : Didier Bigourdan - Architecte / Architect : Thierry Douarche - Installateur / Installer : Coreba

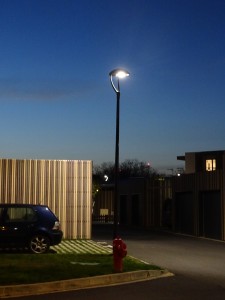

La résidence Houndaro, située dans la commune d’Anglet (France, 64) dans un cadre champêtre et boisé comprend un ensemble de 200 maisons et appartements. L’éclairage extérieur des zones de circulation et de parkings, entièrement LED, met en oeuvre des luminaires Ragni, dotés de détection de présence. / The Houndaro residence, situated) in a rural and wooded setting in Anglet (France, 64) includes 200 houses and apartments. The outdoor lighting in circulation and car parks areas, is provided by 100% LED Ragni luminaires equipped with presence sensors.

Sur le même sujet

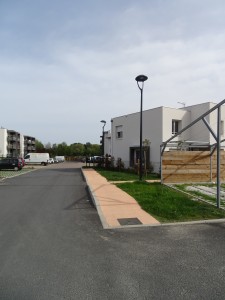

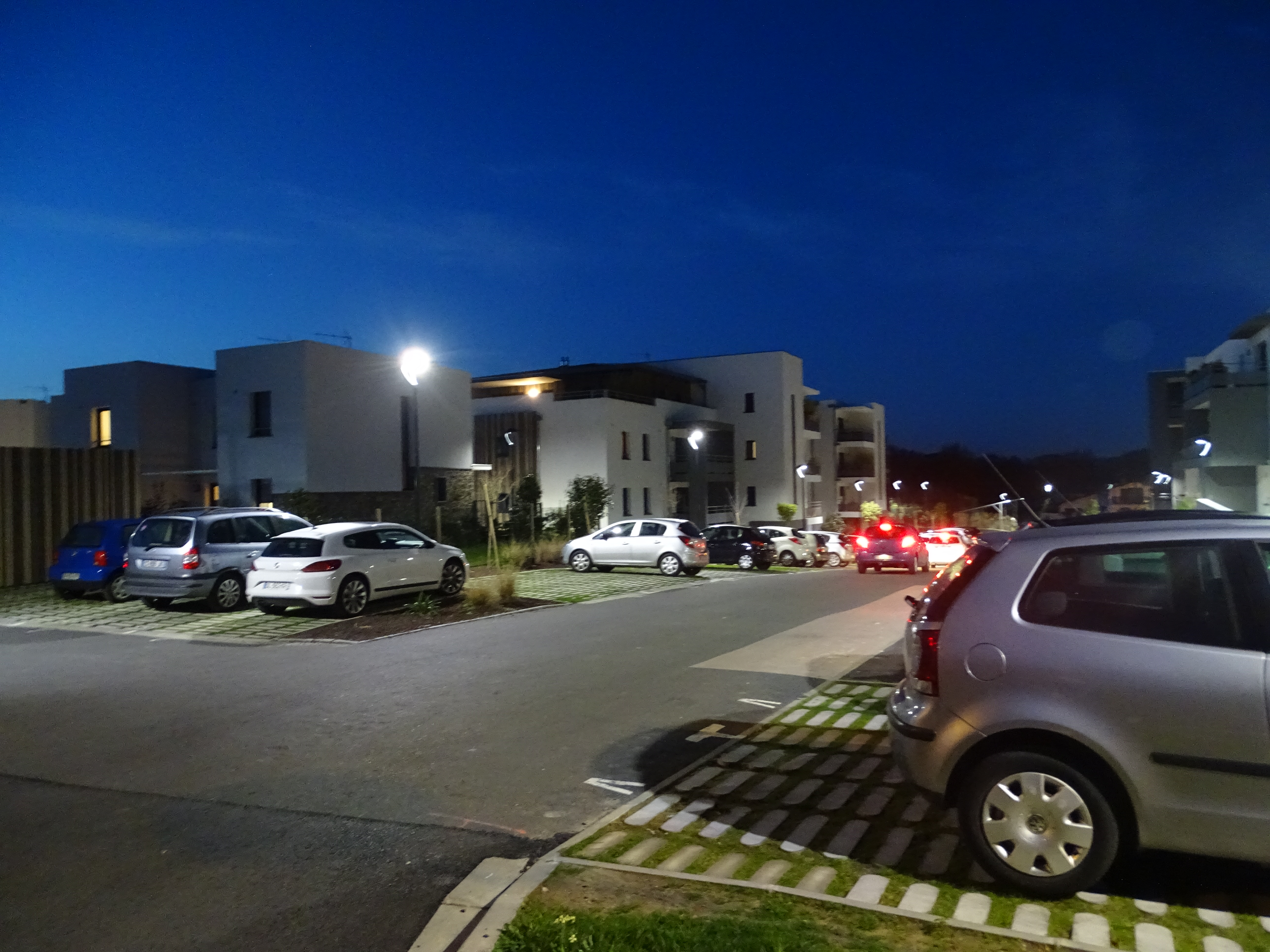

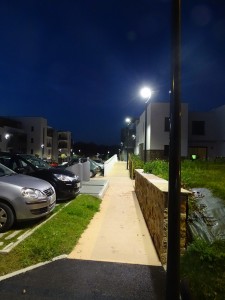

Le quartier résidentiel Houndaro couvre une surface totale de 3,5 ha où se côtoient des zones de parkings et de cheminements. L’éclairage devait répondre, selon le cahier des charges, à plusieurs exigences essentielles : un niveau d’éclairement de 20 lux moyens, comme il est requis par l’arrêté concernant les personnes à mobilité réduite, une bonne uniformité, des consommations réduites, ainsi, bien sûr, qu’un confort visuel satisfaisant à la fois pour les automobilistes et les piétons.

©Ragni

©Ragni

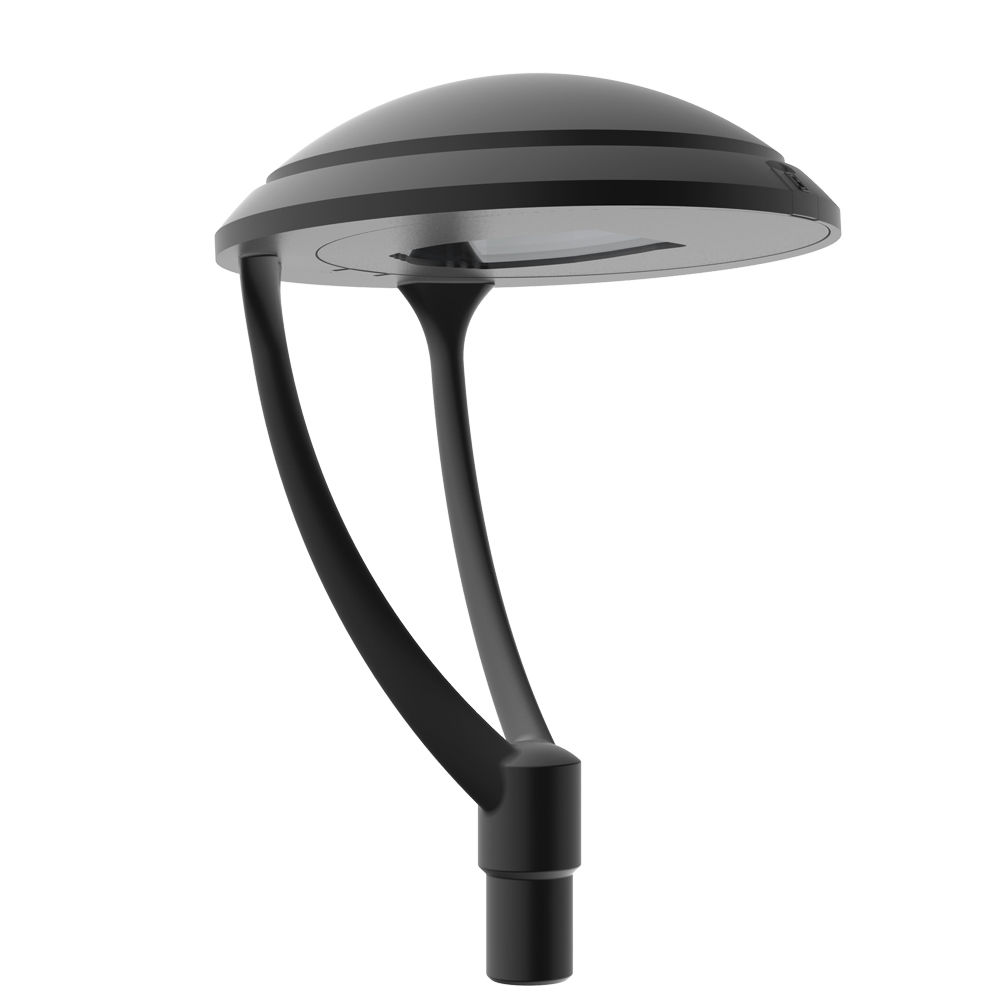

C’est le luminaire Alyria qui a été choisi, à la fois pour ses caractéristiques esthétiques et techniques : avec ses deux bras disposés discrètement à l’arrière, le luminaire associe un design aérien à une bonne efficacité photométrique sans nuisance lumineuse. Doté
d’un module de 30 LED avec une optique Opticaled evo pour une puissance de 60 W, en 4 500 K, et un flux lumineux de 5 500 lm, il a été installé à 4,50 m de hauteur dans les neuf zones définies pour la détection de présence.

« Les premières propositions mettaient en œuvre des lampes à décharge,  explique Gautier Masseau, responsable du service photométrie et optique, chez Ragni. Lorsque nous sommes passés à des solutions LED, il nous est apparu évident de proposer un système de gestion de l’éclairage afin de réduire davantage encore les consommations d’énergie. »

(c) Ragni

(c) Ragni

Du crépuscule jusqu’à 21 h, l’éclairage fonctionne de façon permanente et en pleine puissance ; puis, de 21 h jusqu’au petit matin, il se met en mode veille, c’est-à-dire à 10 % de sa puissance. Chacune des zones comprend plusieurs luminaires maîtres équipés de capteurs infrarouges, qui communiquent avec les autres appareils. Entre 21 h et l’aube, dès qu’un automobiliste ou un piéton est détecté, un des luminaires maîtres envoie le signal afin que l’éclairage remonte à 100 %, puis il redescend à 10 % après cinq minutes.

« Les gains de consommation sont estimés à 60 %, comparé à une installation traditionnelle sans détection de présence et avec lampes à décharge », précise Gautier Masseau.

“Chacune des zones comprend plusieurs luminaires maîtres équipés de capteurs infrarouges.” / “Each area includes several master luminaires equipped with infrared sensors.”

(c) Ragni

(c) Ragni


(c) Ragni

(c) Ragni

The residential housing estate of Houndaro covers a surface of 3.5 ha including car parks  and walking paths. The exterior lighting, according to the specifications, had to meet several essential requirements: illuminance of 20 lux average, as required by the decree concerning people with reduced mobility, low energy consumption, good uniformity, and of course, satisfactory visual comfort both for drivers and pedestrians.

The Alyria luminaire has been chosen, both for its aesthetic and technical characteristics: with its two arms discreetly arranged at the rear, the luminaire combines an airy design with good photometric efficiency and no light pollution. With a module of 30 LEDs with optics OPTICALED evo for a power of 60 W, 4 500 K, and a luminous flux of 5 500 lm, it was installed at 4.50 m high in the nine zones where presence detection was specified.

“The first solutions we thought about, was using discharge lamps says Gautier Masseau, in charge of photometry and optics at Ragni. When we switched to LED solutions, it became obvious to propose a lighting management system to reduce energy consumption even more.”

(c) Ragni

(c) Ragni

From dusk until 9 p.m., lighting is on full power and works continually; then from 9 p.m. until the early morning, it goes into standby mode, reduced to 10% of its power. Each area includes several master luminaires equipped with infrared sensors that communicate with other fixtures. Between 9 p.m. and dawn, as soon as a motorist or pedestrian is detected, one of the master luminaires sends the signal so that the light is switched back to bright (100%) and then decreases to 10% again 5 minutes later.
“Energy savings are estimated at 60%, compared to a traditional installation with no presence detection and using discharge lamps”, said Gautier Masseau.
