Essentiels pour la sécurité et la conformité, les instruments de test et mesure sont le socle du métier d’électricien. Multimètres, pinces ampèremétriques, caméras thermiques ou testeurs de tension : le choix d’outils fiables, robustes et adaptés conditionne la réussite de chaque intervention. Tour d’horizon des références incontournables et des dernières innovations pour équiper les professionnels du secteur.
Face à des installations électriques toujours plus complexes, où cohabitent basse tension, photovoltaïque, IRVE, communication réseau et automatismes domotiques, la rigueur des mesures n’a jamais été aussi cruciale. Mauvaise mesure, mauvais diagnostic, et le chantier peut vite tourner au cauchemar.
Pour intervenir en toute sécurité et garantir la conformité des installations, chaque électricien doit pouvoir compter sur des instruments de test précis, robustes et adaptés à ses besoins. Du simple vérificateur d’absence de tension au contrôleur multifonctions dernier cri, le choix du bon matériel fait toute la différence sur le terrain.
L’indispensable vérificateur d’absence de tension

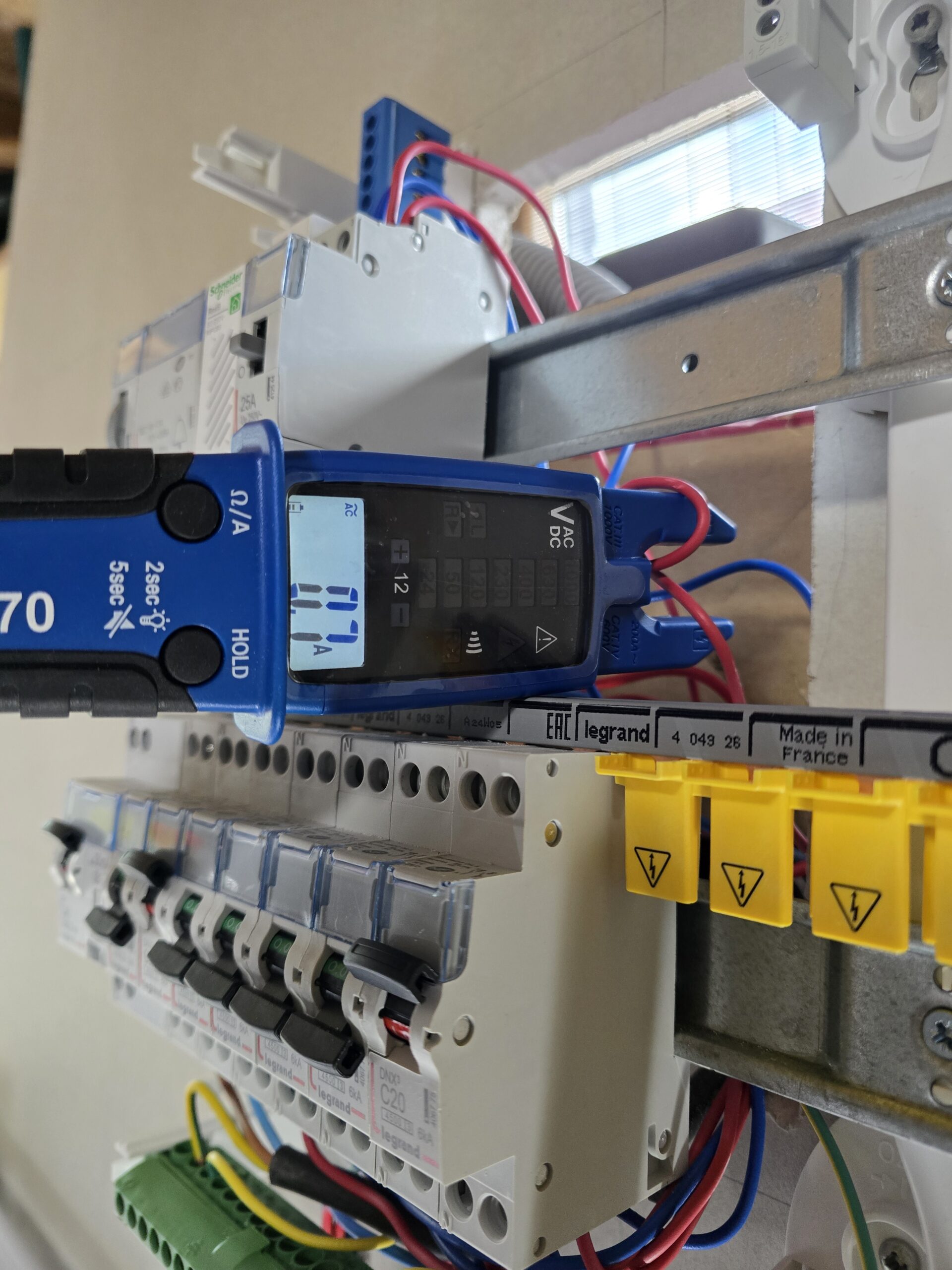

Le vérificateur d’absence de tension (VAT) reste l’outil de base pour tout électricien. Il permet de s’assurer, avant toute intervention, que le circuit est bien hors tension et que les risques d’électrocution sont écartés. Les modèles modernes, à l’image du Sefram 70 ou du Fluke T110, vont bien au-delà de la simple vérification : ils intègrent des fonctions d’autotest, des indicateurs sonores et lumineux, et répondent à la norme EN 61243-3, gage de sécurité et de fiabilité. Le Sefram 70, par exemple, combine VAT, multimètre et pince ampèremétrique dans un même appareil, avec cordons IP2X amovibles et un éclairage LED intégré pour travailler dans les zones sombres. Cette polyvalence et sa robustesse en font un allié de choix sur le terrain.

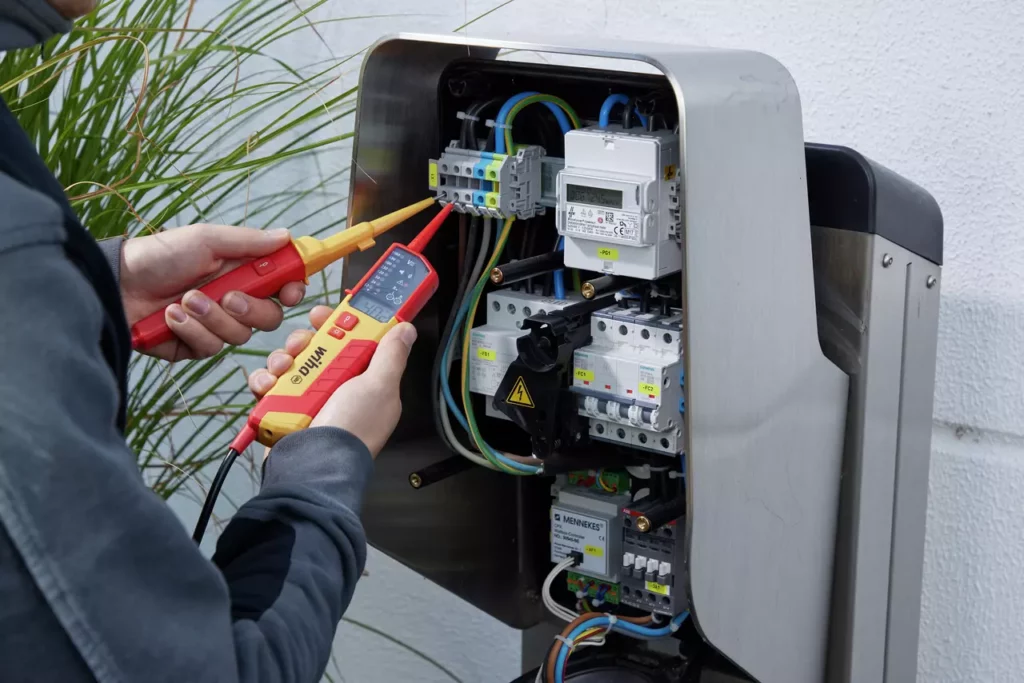

Dans la même logique de sécurité, Wiha propose un testeur de tension et de continuité (réf. 45217) couvrant une large plage de mesure de 0,5 à 1 000 V AC et 1 500 V DC, avec test de continuité sonore et lumineux, détection automatique de polarité, et affichage sur grand écran LCD rétroéclairé. Sa conception ergonomique facilite les tests à une main et il dispose lui aussi d’une lampe intégrée pour les environnements sombres. Cet appareil est certifié CAT III 1 000 V/CAT IV 600 V, répondant ainsi aux exigences des chantiers les plus exposés.
Comprendre les catégories de sécurité CAT
La catégorie CAT (CAT II, III, IV) indique le niveau de protection contre les surtensions transitoires que l’appareil peut supporter.
- CAT III concerne les installations fixes (tableaux, prises industrielles).
- CAT IV est réservée aux mesures à la source d’alimentation (compteurs, branchements principaux).
Choisir un appareil à la bonne catégorie est essentiel pour la sécurité de l’utilisateur.
Les testeurs de tension sans contact : rapidité et sécurité

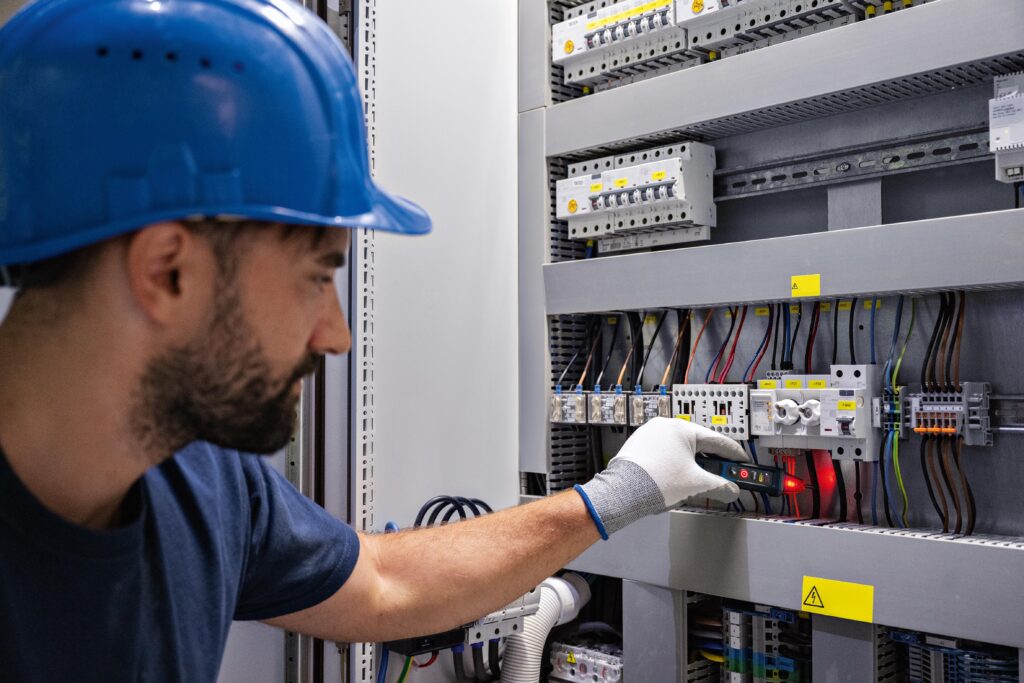

Pour un contrôle rapide de la présence de tension, le testeur de tension sans contact est devenu incontournable. Dans cette catégorie, Bosch propose le GVD 1000-17 Professional, capable de détecter des tensions de 24 à 1 000 V AC, avec signalisation lumineuse, sonore et vibration, et une robustesse à toute épreuve (IP67, résistance aux chutes de 2 m). Il bénéficie d’une fonction autotest automatique pour garantir son bon fonctionnement avant chaque utilisation.
Wiha propose également un détecteur de tension sans contact (réf. 43797), idéal pour une double vérification rapide avant intervention, avec une plage de 12 à 1 000 V AC, signalisation claire et sécurité accrue.
Le multimètre numérique : le couteau suisse du diagnostic
Le multimètre numérique est l’instrument de mesure polyvalent par excellence. Il permet de mesurer tension, courant, résistance, continuité, fréquence, capacité, température, et parfois même d’effectuer des tests de diode ou de cycle de service.
Pour faire le bon choix, il faut être attentif à la sécurité (normes CEI 1010, CAT III/IV), la robustesse (IP54/IP65, boîtier antichoc), la lisibilité (grand écran rétroéclairé, bargraph), et la polyvalence des mesures (TRMS, mesure de température, enregistrement des données).
Les modèles professionnels, comme le Multimetrix DMM210 vendu par Testoon ou le Fluke 87V, offrent une précision élevée (jusqu’à 0,09 %), une mesure True RMS pour des signaux alternatifs complexes, et des fonctions avancées comme l’autorange, la détection automatique AC/DC ou la connectivité Bluetooth pour le reporting et la surveillance à distance.

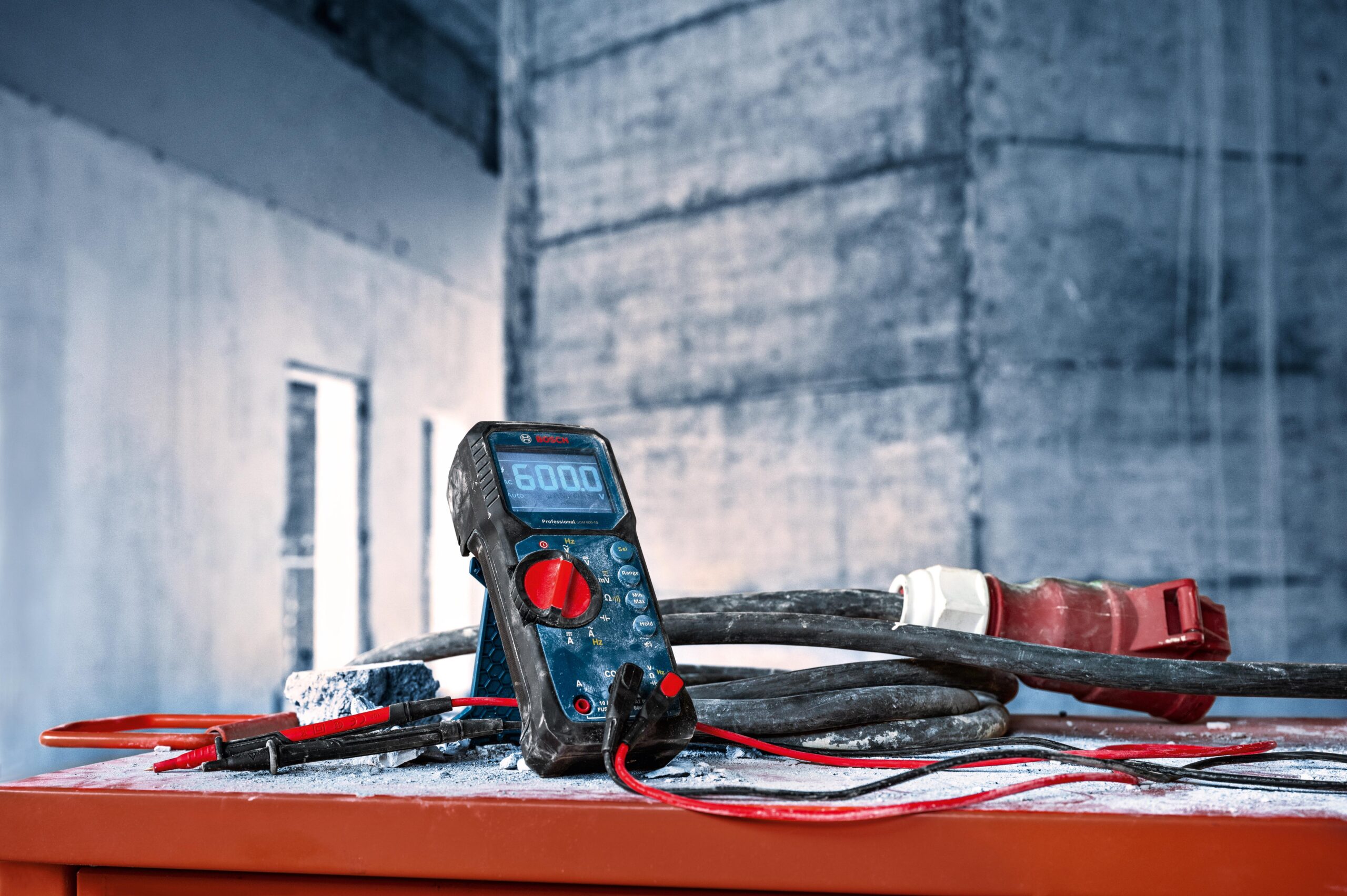

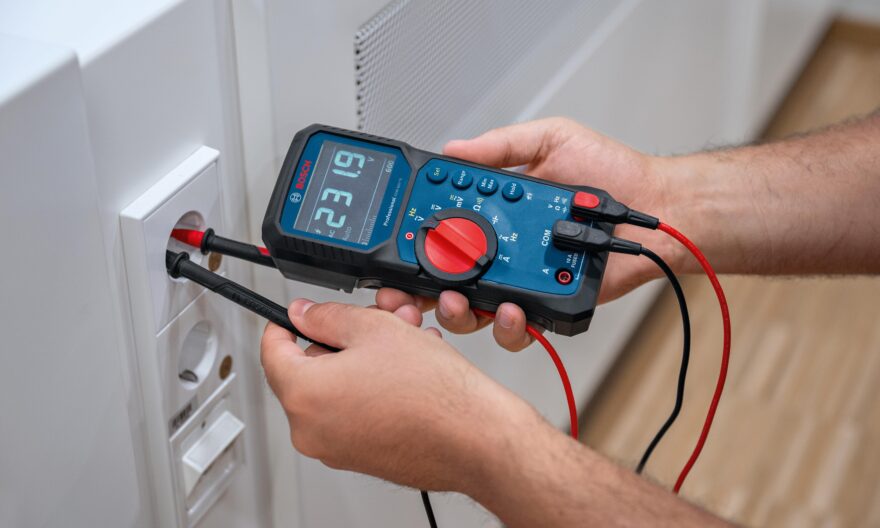

Chez Bosch, le GDM 600-15 Professional se distingue par son écran LCD inversé, sa robustesse (IP65, résistance aux chutes de 2 m) et sa fonction True RMS. Il permet des mesures précises même dans les environnements difficiles, avec une ergonomie pensée pour une utilisation à une main et des accessoires robustes.
True RMS, pourquoi c’est crucial ?
Les appareils True RMS (Root Mean Square) mesurent avec précision la valeur efficace des signaux alternatifs, même déformés.
Un multimètre non-True RMS peut sous-estimer ou surestimer la tension ou le courant si le signal n’est pas parfaitement sinusoïdal, ce qui est fréquent dans les installations modernes (variateurs, onduleurs, domotique).
La pince ampèremétrique : mesurer sans interrompre
La pince ampèremétrique permet de mesurer le courant sans ouvrir le circuit, un atout majeur pour la sécurité et la rapidité d’intervention. Les modèles modernes, comme la Bosch GMC 600-15 Professional, mesurent jusqu’à 600 A AC, avec fonction True RMS, ouverture de mâchoire large (30 mm), et affichage LCD haute lisibilité. Leur conception robuste (IP54, résistance aux chutes) et leurs accessoires isolés garantissent une utilisation fiable en toutes circonstances.
Le Sefram 70, déjà cité, intègre également une pince ampèremétrique jusqu’à 200 A, ce qui en fait un outil trois-en-un particulièrement apprécié pour les interventions de maintenance et de dépannage.
Wiha dispose, bien sûr, également de pinces ampèremétriques à son catalogue, comme la référence 45219, certifiée CAT IV 1 000 V, qui mesure les courants jusqu’à 1 000 V AC et 400 A, mais aussi résistances, fréquences, capacités et tensions AC/DC. Ce modèle intègre la technologie True RMS, une lampe intégrée et un affichage LCD rétroéclairé, pour une utilisation efficace même dans des conditions difficiles.
Les testeurs multifonctions : conformité et gain de temps

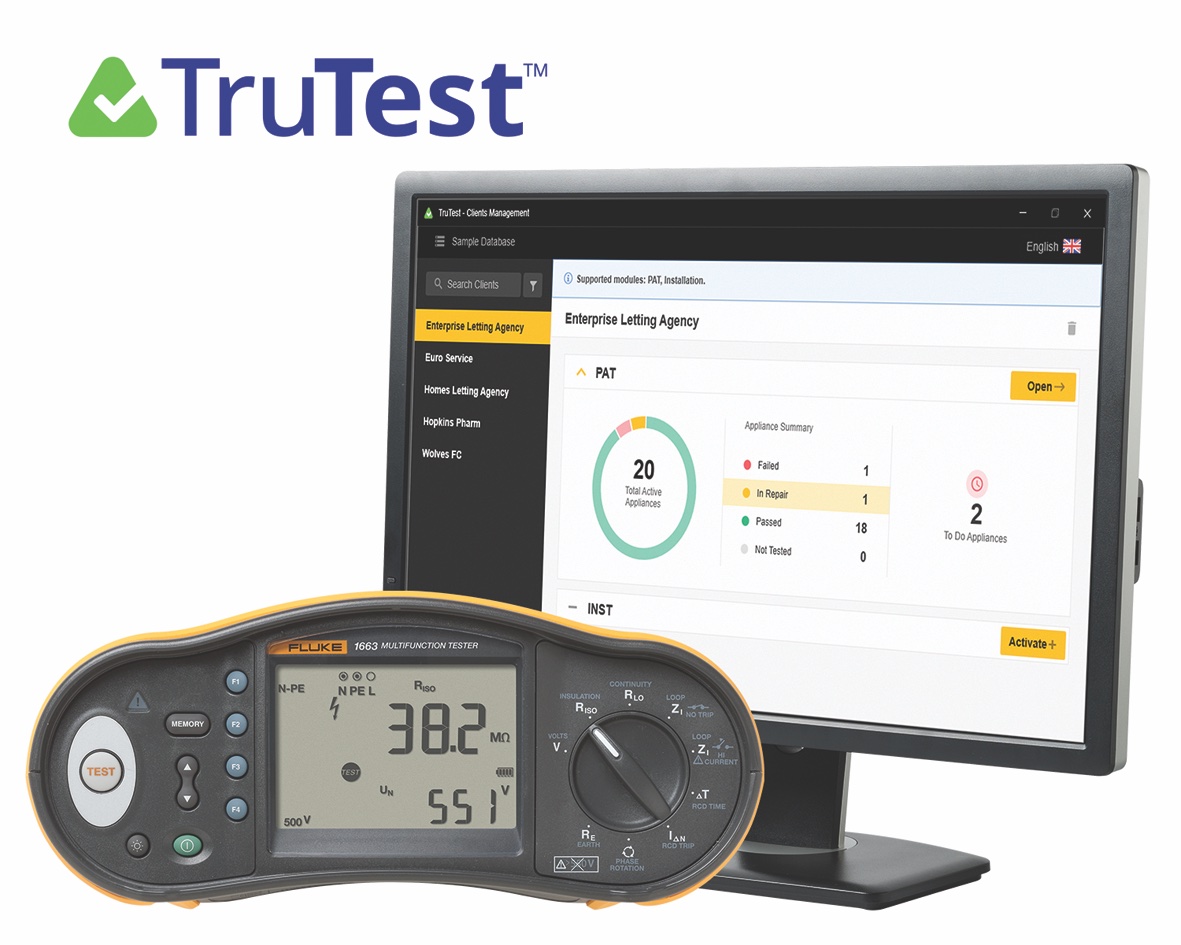

Pour la vérification de la conformité des installations selon les normes NF C 15-100 ou RGIE, le contrôleur multifonction s’impose. Il permet de réaliser l’ensemble des tests réglementaires : continuité, résistance de terre, isolement, déclenchement différentiel, boucle d’impédance, etc. Le Fluke 1673FC SCH couvre la plupart des besoins sur le terrain, avec des fonctions d’enregistrement, de reporting et de connectivité sans fil pour la traçabilité des interventions.
Pour les installations de bornes de recharge de véhicules électriques, des testeurs spécifiques comme le Fluke FEV300/TY2 sont désormais incontournables pour vérifier la conformité et la sécurité des infrastructures IRVE.
L’imagerie thermique : voir l’invisible
L’imagerie thermique s’est imposée comme un outil de diagnostic rapide et non destructif. Les caméras thermiques, telles que la Flir E6-XT, la Hikmicrotech Pocket2 ou la Bosch GTC 12V-450-13 Professional, permettent de visualiser instantanément les échauffements anormaux sur les tableaux, câbles, disjoncteurs ou connexions. Elles facilitent la détection de points chauds, de défauts d’isolement ou de déséquilibres de charge, et offrent des rapports visuels parlants pour les clients.

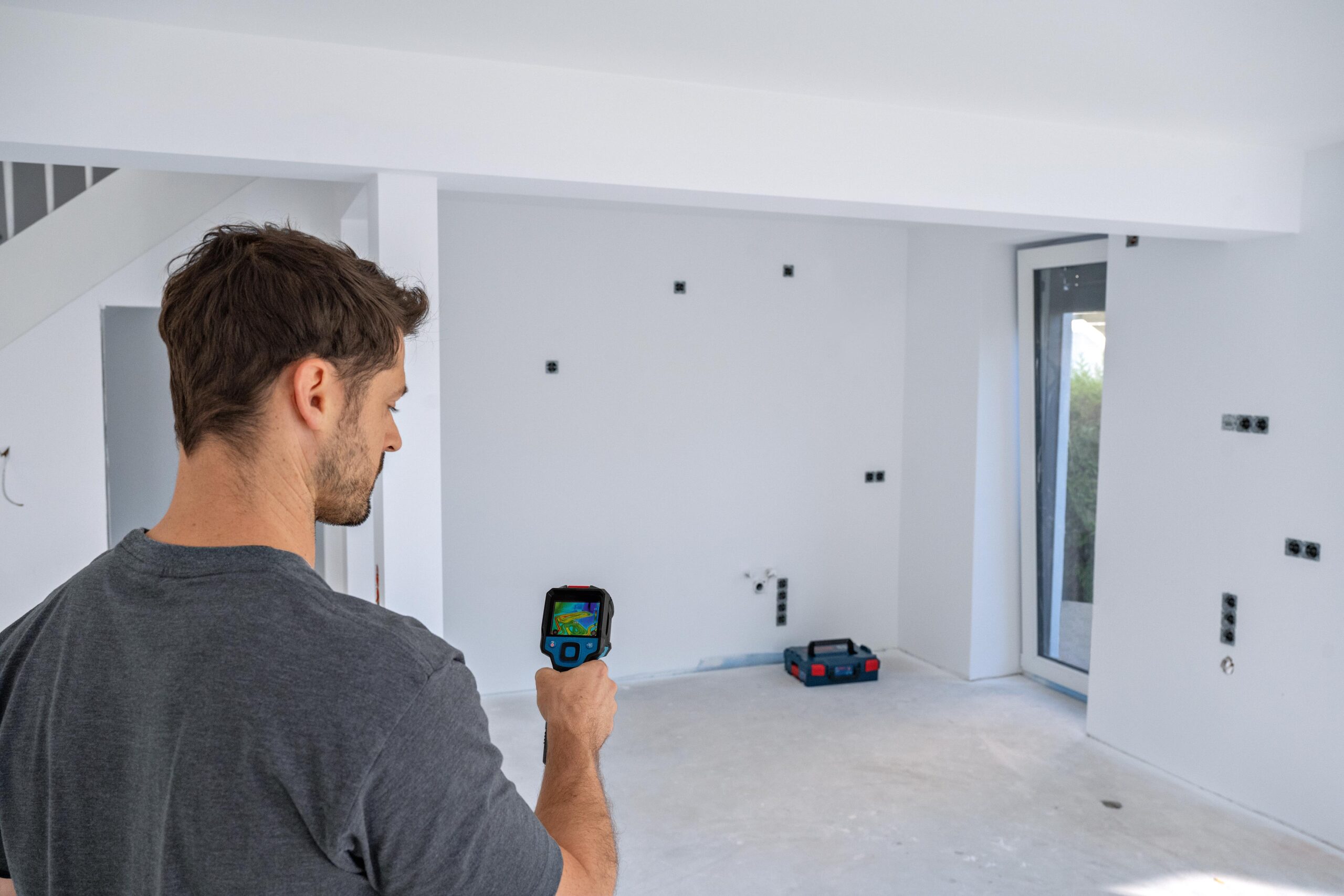

La caméra Bosch GTC 12V-450-13 Professional, par exemple, propose une résolution de 256×192 pixels, une plage de mesure de -20 °C à +450 °C, une mémoire interne pour 500 mages et une connectivité USB-C pour le transfert des rapports. Sa robustesse (IP54, résistance aux chutes de 2 m) et sa rapidité de mise en œuvre (3 secondes) en font un outil adapté aux contraintes du chantier.
Les testeurs de réseaux et communication
Avec la montée en puissance de la domotique, des réseaux KNX, Zigbee ou des infrastructures de communication filaires et Wi-Fi, les testeurs de câblage réseau deviennent essentiels. Fluke Networks propose une gamme complète pour la certification et le dépannage des réseaux RJ45, fibre optique ou Wi-Fi. Testoon distribue également de nombreuses références adaptées à ces besoins spécifiques.
Critères de choix et bonnes pratiques
Le choix d’un instrument de mesure doit toujours privilégier la sécurité de l’intervenant : conformité aux normes (EN 61243-3, CEI 1010, CAT III/IV), robustesse, fiabilité et simplicité d’utilisation. Les fonctionnalités modernes, comme l’enregistrement des données, la connectivité sans fil (Fluke Connect), la compatibilité avec des logiciels de reporting ou la détection automatique de fonction, facilitent le travail sur le terrain et réduisent les risques d’erreur. Ce sont des fonctionnalités qui peuvent faciliter la vie sur chantier et faire gagner un temps non négligeable.
L’entretien régulier des instruments, la vérification métrologique annuelle et la formation à leur utilisation sont également essentiels pour garantir la précision des mesures et la sécurité des interventions.
L’avis d’Électricien+
La maîtrise des tests et mesures reste au cœur du métier d’électricien. Face à la complexité croissante des installations, disposer d’un parc d’instruments fiables, polyvalents et adaptés à chaque situation est un gage de sécurité, de conformité et d’efficacité. Le marché offre aujourd’hui une palette d’outils innovants, du simple VAT à la caméra thermique, en passant par les testeurs multifonctions et les analyseurs de réseaux. Bien choisir, bien utiliser et bien entretenir ses instruments : voilà la clé d’un travail serein et professionnel, au service de la sécurité des personnes et de la performance des installations.
