DEHN commercialise DEHNventil ACI, le premier parafoudre de Type 1 à intégrer la technologie ACI, qui supprime le déconnecteur en amont et facilite donc la protection contre les surtensions et sa mise en œuvre dans l’installation électrique.
La digitalisation, les systèmes interconnectés et l’automatisation des bâtiments rendent les installations électriques modernes toujours plus complexes. En parallèle, la croissance
rapide des énergies renouvelables modifie en profondeur les paramètres des réseaux électriques et la gestion des phénomènes de court-circuit, posant de nouveaux défis aux
bureaux d’études, tableautiers et installateurs.
Avec le nouveau DEHNventil ACI, DEHN SE franchit une étape majeure et devient le premier fabricant à commercialiser un parafoudre de Type 1 intégrant la technologie
ACI (Advanced Circuit Interruption). Cette technologie intègre un déconnecteur à l’intérieur du parafoudre afin de simplifier la mise en œuvre mais aussi de garantir une efficacité optimale de déconnexion en fin de vie.
Spécialiste de la protection contre la foudre et les surtensions depuis 1910, DEHN élargit ainsi sa gamme de parafoudres avec technologie ACI, jusqu’ici dédiée aux parafoudres de
Type 2, pour proposer une famille de produits complète, répondant aux exigences croissantes en matière de protection contre les surtensions dans les installations électriques
Résultat : une protection sans déconnecteur en amont, conforme aux normes, conçue pour les conditions réseau actuelles — et celles à venir.
Quand les protections classiques atteignent leurs limites
Les déconnecteurs de parafoudre conventionnels, exigés par la norme NF C 15-100-1, qui sont des appareils de protection contre les surintensités, tels que les fusibles ou les
disjoncteurs, ne sont que partiellement adaptés à la protection des parafoudres et complexifie la mise en œuvre. Ces déconnecteurs traditionnels peuvent se déclencher de
manière intempestive à cause d’une tenue au courant de foudre insuffisante, et à l’inverse, ne pas limiter efficacement des courants résiduels élevés.
La norme NF C 15-100-1 (août 2024) encadre ces exigences, mais dans la pratique, le dimensionnement, la sélectivité et la coordination des protections restent des sources
d’incertitude. Ces difficultés disparaissent avec la technologie ACI.
ACI : une innovation technologique au cœur du parafoudre
Avec l’introduction de la technologie ACI dans les parafoudres de Type 1, DEHN adopte une approche radicalement nouvelle. Le déconnecteur externe est remplacé par une
combinaison éclateur / chambre d’extinction intégrée directement dans le parafoudre.
Cette conception assure :
• une protection fiable contre les surintensités,
• une isolation galvanique en fonctionnement normal,
• aucun courant de fuite,
• et une excellente tenue aux surtensions temporaires (TOV
La conséquence est immédiate pour les professionnels : plus de fusible ou disjoncteur en amont à dimensionner, plus de calculs complexes de sélectivité, plus de zones de fonctionnement incertaines. La conception de l’installation devient plus simple, plus sûre, plus robuste.
Une réponse concrète aux contraintes du point d’alimentation
Les parafoudres de Type 1 opèrent dans l’environnement le plus exigeant de l’installation : là où se concentrent courants de court-circuit élevés et configurations réseau complexes.
La norme NF C 15-100-1 (chapitre 534) impose une installation au plus près de l’origine de l’installation, avec des longueurs de raccordement inférieures à 50 cm — une contrainte souvent difficile à respecter sur le terrain.

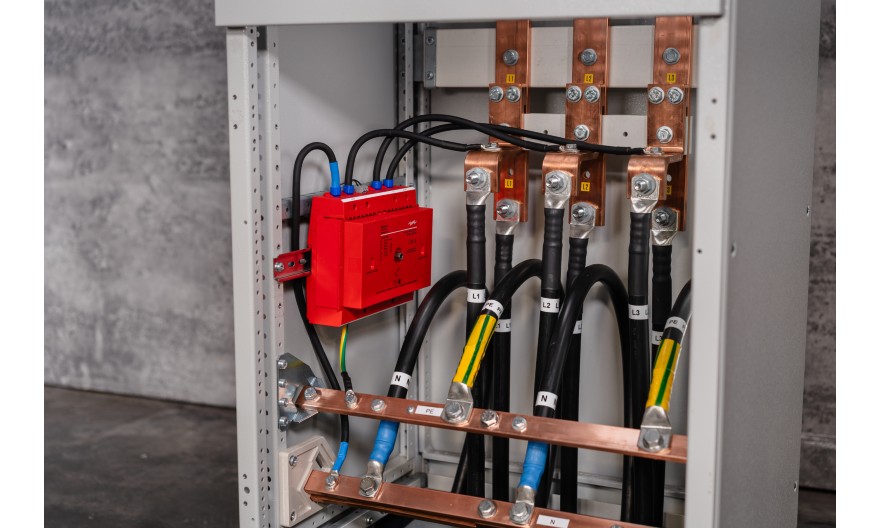

Le DEHNventil ACI, parafoudre combiné Type 1 + 2 + 3, a été conçu précisément pour cet usage. Grâce à la technologie ACI :
• aucun déconnecteur en amont n’est nécessaire,
• une section de 16 mm² Cu est toujours suffisante,
• le montage est possible directement sur rail DIN ou barre de terre,
• et le respect des règles d’installation est considérablement facilité.
Disponibilité maximale, même sans couper l’alimentation : une continuité de service optimisée
Autre avantage clé : la fonction de déconnexion intégrée permet le remplacement du module sans coupure de l’alimentation, en toute sécurité, par l’avant ou par le côté. Un
atout décisif pour les exploitants d’installations critiques, pour lesquels chaque arrêt non planifié représente un risque technique et économique
Une nouvelle référence pour les réseaux d’aujourd’hui et de demain
En étendant la technologie ACI aux parafoudres de Type 1, DEHN établit un nouveau standard de protection contre les surtensions : plus simple à concevoir, plus sûr à exploiter, et pleinement adapté aux réalités des réseaux modernes.
Détails techniques
Parafoudre combiné Type 1 + 2 + 3 – DEHNventil ACI
• Tenue au courant de court-circuit alternatif maximal : 100 kArms (50 Hz)
• Capacité de décharge de courant de foudre : 100 kA (10/350 μs)
• Capacité d’écoulement par pôle au courant de foudre : 25 kA / 100 kA (10/350 µs)
• Niveau de protection Up ≤ 1,5 kV
• Indicateur visuel mécanique de déconnexion pour sécuriser le changement de la
cartouche sans couper l’alimentation
• Cartouche centrale unique débrochable par l’avant ou les côtés
• Pour régime de neutre TNS et TN
