Catégorie petit tertiaire : Henri, intégrateur domotique

Un showroom hors-norme.

Sur le même sujet

Au 45 bis, rue de Lagny – 94300 Vincennes
Nombre de salariés : 20 personnes
Chiffre d’affaires 2010 : 4,5 M d’€
Contact Michael Sherman – Chargé de développement
Téléphone : 01 43 28 56 14
m.sherman@henri.fr
www.henri.fr

Partenaires études : ensemble des prestations réalisées en interne
Type de construction : rénovation
Surface (m²) : showroom de 500 m²  – Espace privé de 200 m²
Date de mise en service : septembre 2010

Installation domotique
Solution mise en œuvre :
– Lutron pour la gestion d’éclairage d’ambiance
– ELC pour la gestion de l’éclairage dynamique
– Crestron pour le contrôle (automate principal), l’interface tactile, la distribution AV
Appareillage mural : Kramer pour les platines de connexion audio/vidéo réparties en ambiance dans le showroom pour évènement

Fonctions gérées : éclairage ambiance (scénarios), éclairage dynamique (show), diffusion audio, diffusion vidéo, vidéosurveillance, alarme, réseau informatique, contrôle d’accès et motorisations

Installation multimédiahenri-domotique-2
Solution VDI mise en œuvre : issue des gammes Crestron (audio) & Kramer (vidéo)
Nombre de prises RJ45 : 96 prises RJ45  (qualifiées 1000Base-T)
Type de réseau TV :
Sources :
– 2 x serveurs de données audio/vidéo Crestron ADMS (en rack)
– 1 lecteur Blu-ray Pro Pionneer (en rack)
– Signal reçu depuis les différentes platines Kramer installées (en ambiance) x 3

Traitement du signal/upscaling/commutation :
– grille de gestion Extron 8x 8 DVI-D

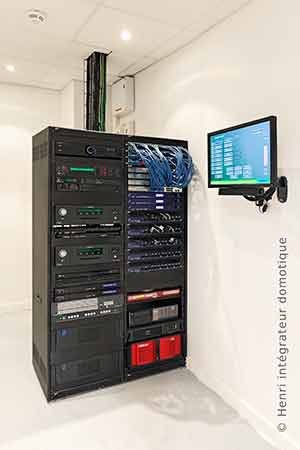

henri-domotique-3Éléments de diffusion :
– 2 vidéoprojecteurs Sanyo couplés en Edge blending
– 1 vidéoprojecteur évènementiel
– 1 plasma 65 pouces Panasonic

Support de diffusion :
– câblage DVI fibre Kramer

Téléphonie : système propriétaire

Diffusion sonore :
Sources :
– 2 x serveur de données audio/vidéo Crestron ADMS (en rack)
– 1 lecteur Blu-ray Pro Pionneer (en rack)
– signal reçu depuis les différentes platines Kramer installées (en ambiance) x 3
– tuner FM Crestron
– lecteur multimédia de type « MoodMedia »
– Micro sans fil HF Sennheiser

Traitement du signal
– mélangeur VEQ4 Crestron
– grille de commutation audio Kramer
– amplificateur Rotel RMB1512 (2)

Eléments de diffusion :
– 30 haut-parleurs de type CCM682 de chez Bowers & Wilkins associés à leurs back-box. Le tout intégré au-dessus du faux plafond perforé type Knauf ©

Home cinéma :
Pas de home cinéma. En revanche, la nuit, une toile transparente courbe s’étend juste derrière la vitrine.
Deux vidéoprojecteurs projettent un film de 2 m de haut sur 4,50 m de large. Un traitement informatique en amont permet, via ces deux projecteurs, de rendre une seule image nette sur une toile courbe !

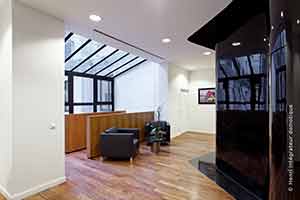

Sécuritéhenri-domotique-4
Système d’alarme : système  Galaxy Honeywell (intrusion)
Nombre de détecteurs anti-intrusion : 5 détecteurs bi-technologie associés à 2 sirènes d’alarme
Transfert : liaison du système d’alarme au centre de télésurveillance Niscayah

Contrôle d’accès :
système de contrôle d’accès dans les zones VIP, bureaux vendeurs et zones techniques de chez CDVI (gamme Terena). Lecteur de badge intégré à l’arrière du décor dans toutes les zones contrôlées.

Vidéosurveillance :
système de vidéosurveillance composé de caméra dôme Honeywell infrarouge associé à un multiplexeur Samsung accessible à distance ou depuis un moniteur, situé à l’accueil du magasin.



Efficacité énergétique
Eclairage :
– Lutron pour la gestion d’éclairage d’ambiance
o Gestion de sources iodure en on/offo Gestion de sources dichroïque en variation
o Gestion de sources fluo en protocole DALI
– ELC pour la gestion de l’éclairage dynamique
o Gestion de l’intégralité des bandeaux LED en protocole DMX
o Gestion de sources des projecteurs Martin en protocole DMX
