L’avis du jury
« Rénovation de l’ancienne porte de la ville fortifiée de Châteauroux, bâtiment du 13e siècle classé Bâtiments de France. Une intégration de solutions domotiques très sophistiquées respectant l’histoire du lieu et les contraintes architecturales. »
IHABITATION
34 rue saint julien 31470 SAINT-LYS
Christian Caramel/Gérant
Christian@ihabitation.com
www.ihabitation.com
Maitrise d’œuvre : Jean Marie Locciola, architecte
Partenaire études : Christian Caramel (IHABITATION), M. Cogne (électricité)
200 m²/8 pièces rénovés pour la maison + combles aménageables. 100 m²/6 pièces pour la dépendance.
Date de mise en service : 06/2013

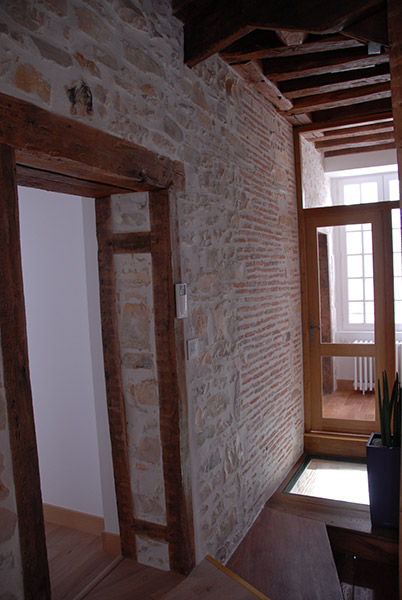

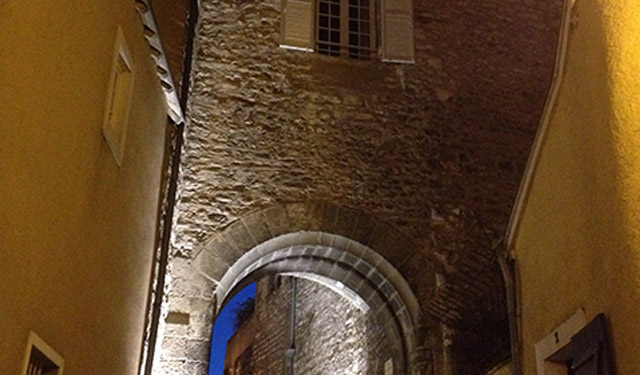

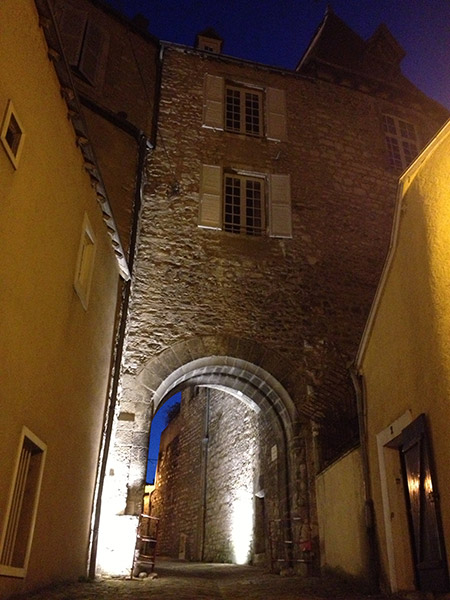

Projet de rénovation de l’ancienne porte de la ville fortifiée de Châteauroux.
Bâtiment classé Bâtiments de France, datant du 13ème siècle
Belle intégration de technologie en respectant l’histoire du lieu.
Installation domotique
Solutions mise en œuvre : domotique KNX Hager, ABB, Siemens, BEG, Zennio

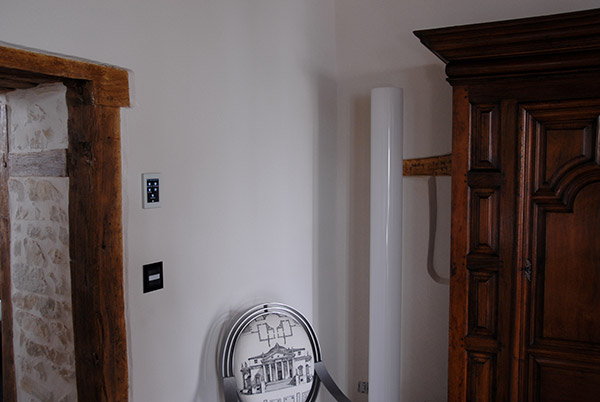

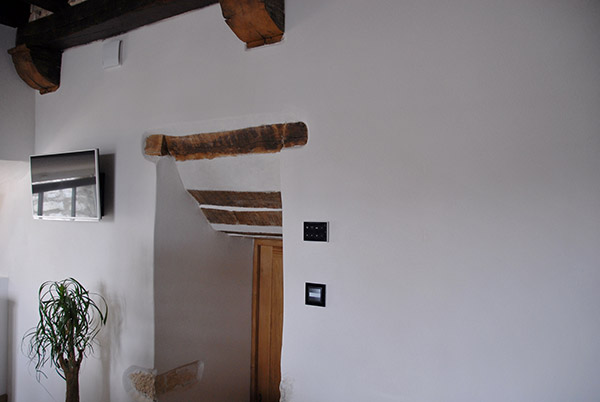

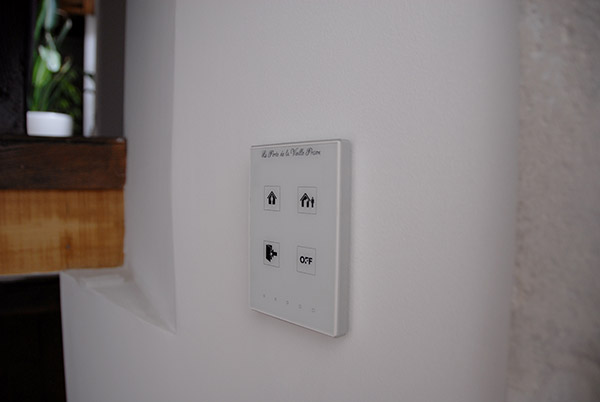

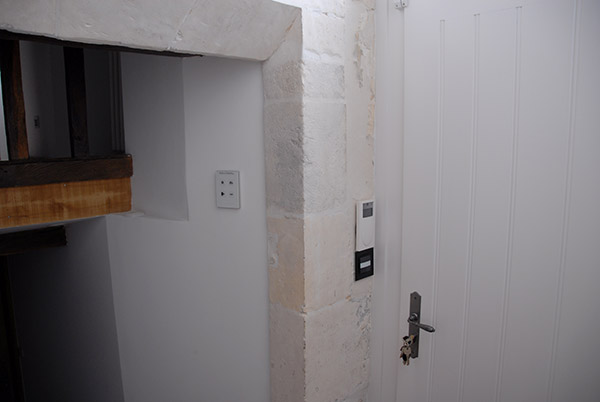

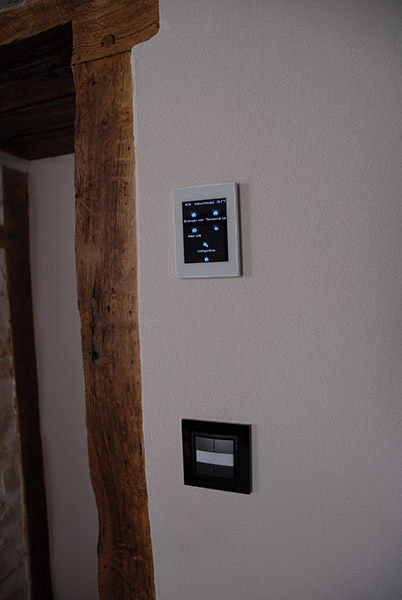

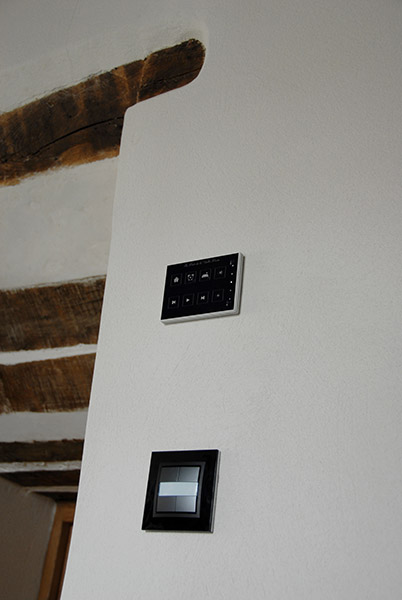

Appareillage mural : Hager Kallysta, Zennio Touch My Design, Zennio Z41
Nombres d’entrées/sorties : 51 participants KNX
Fonctions gérées : éclairage, chauffage par pièce, multiroom audio, contrôle d’accès,portail à battants, porte d’entrée
Installation multimédia

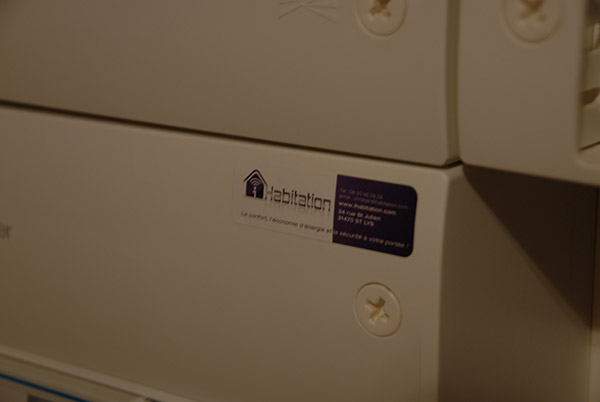

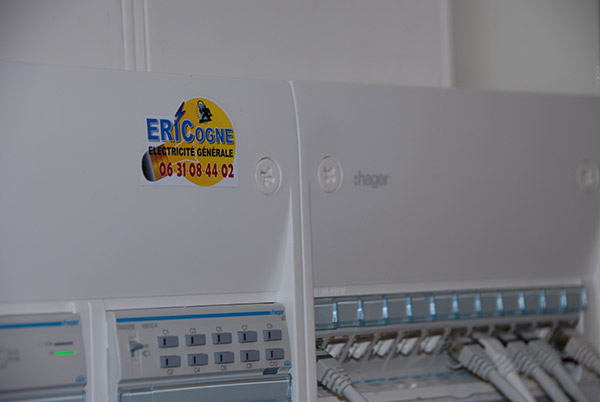

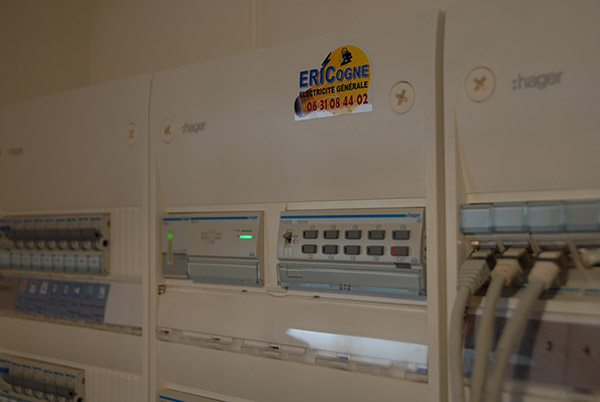

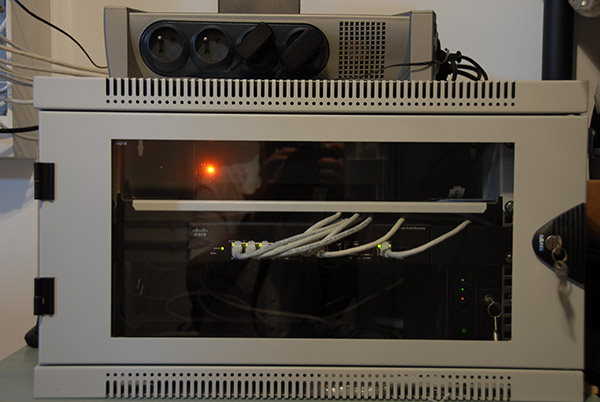

Solution VDI mise en œuvre : coffret VDI Hager grade 3s, câblage grade 3s, switchs Cisco, routeur Livebox Play
Nombre de prises RJ45 : 15
Type de réseau TV : 2 x TV connectées avec réception TNT sur câble RJ45/coaxial
Téléphonie : triple play + SIP sur Grandstream

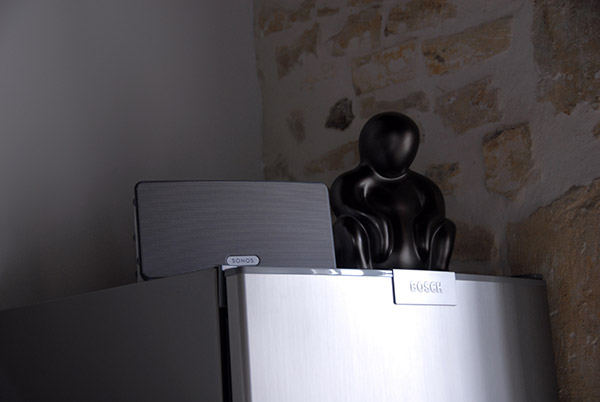

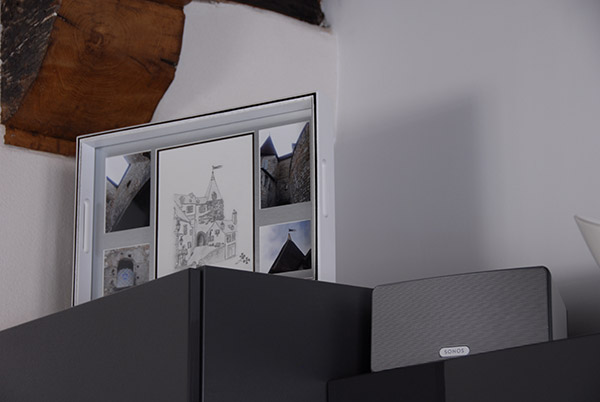

Diffusion sonore : Sonos, 3 zones, sources: stockage serveur local, internet, et ampli salon.
Contrôle du son à partir des interrupteurs muraux KNX
Home Cinéma : en cours d’étude au moment du concours
Sécurité

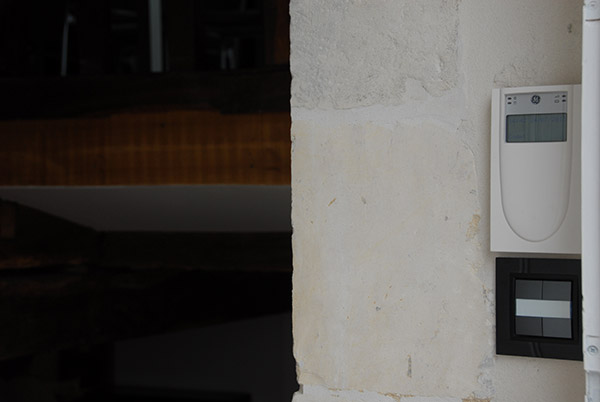

Système d’alarme : alarme indépendante Aritech GE Security, détection périmétrique et volumétrique

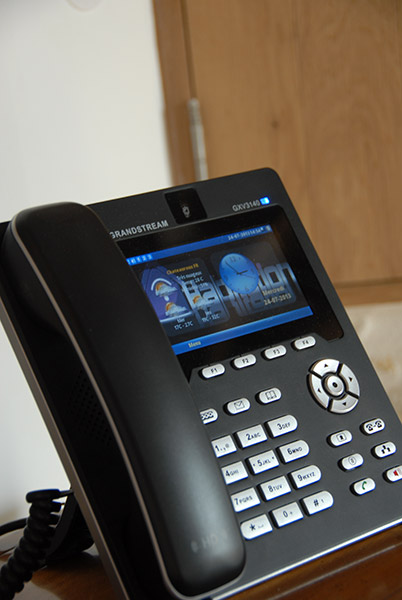

Poste vidéo grandstream GXV3140
Contrôle d’accès : portier T24 mobotix
Vidéosurveillance : enregistrement sur NAS Qnap avec Vidéo Station Pro, 3 caméras Vivotek infrarouge sur POE secouru.
Efficacité énergétique
Chaudière à gaz Oertli, diffusion par radiateurs traditionnels en fonte, 5 zones.

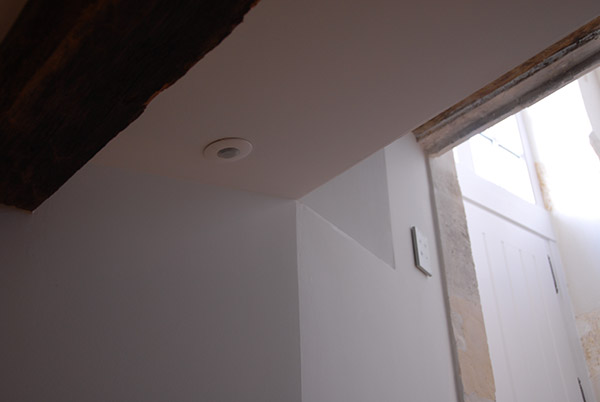

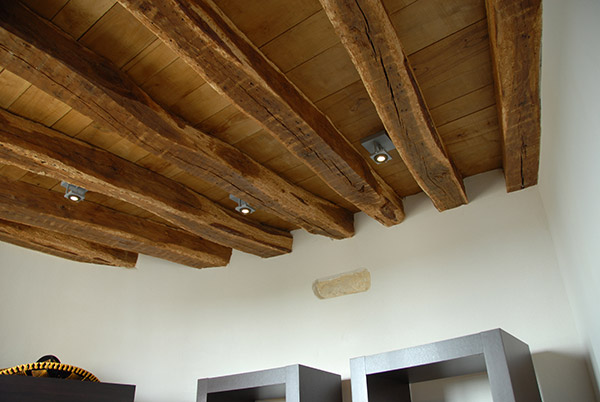

Eclairage : toutes variations en LED Philips, détection de mouvement entrée, détection mouvement et crépusculaire cour d’entrée. Eclairage extérieur relié à la sonde de luminosité de la station météo et au détecteur KNX. Ampoules LED.
Arrosage : en cours d’étude.

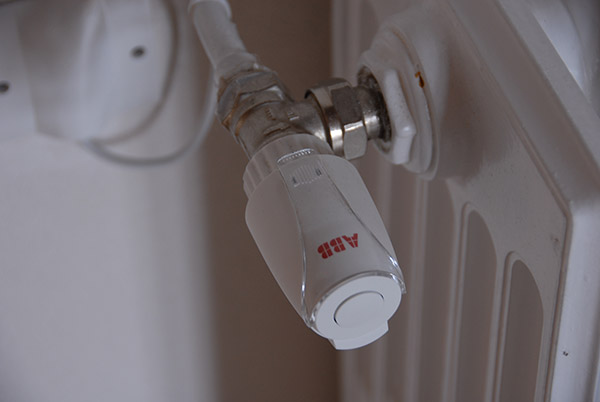

Régulation PI par zone (4) horaire 1 zone. Contrôleur et électrovannes ABB, gestion logique de la chaudière Zennio KNX.
Centralisation
Programmation de scénarios interfonctionnels : départ (arrêt tous les éclairages et prises commandées, zones de chauffage en mode éco, arrêt des lecteurs Sonos).
Optimisation énergétique : ouverture des volets, y compris en cas d’absence, en fonction de l’ensoleillement.
Supervision : Lifedomus, contrôle KNX, Sonos, passerelle KNX/Sonos.
Tableau de bord énergétique : historisation et estimation de la consommation intégré à Lifedomus.

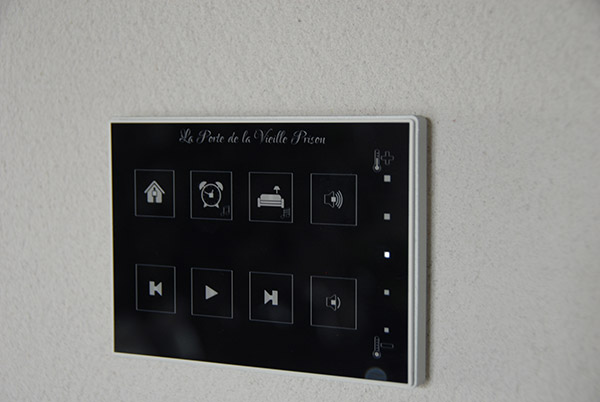

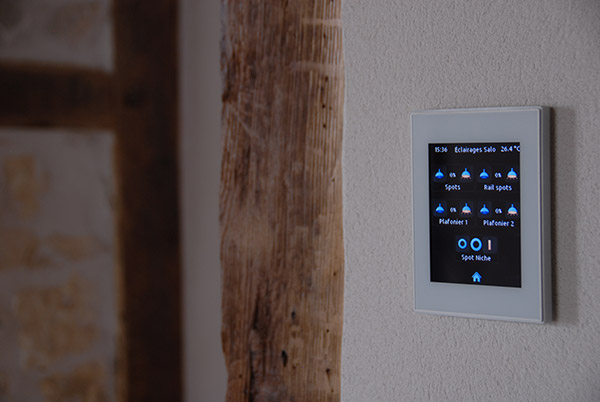

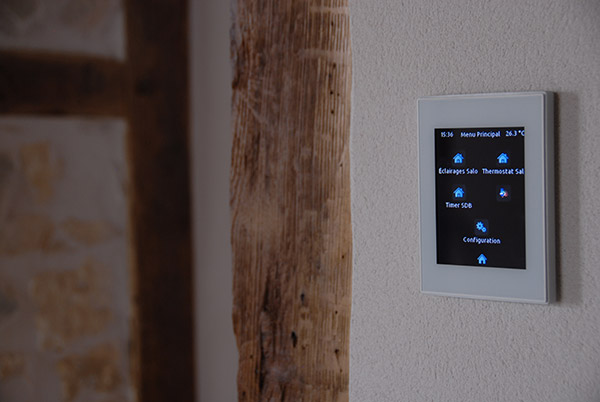

Ecran tactile : Zennio Touch My Design.
Gestion à distance : intégrée à Lifedomus, accès à partir d’iPhone, iPad.
